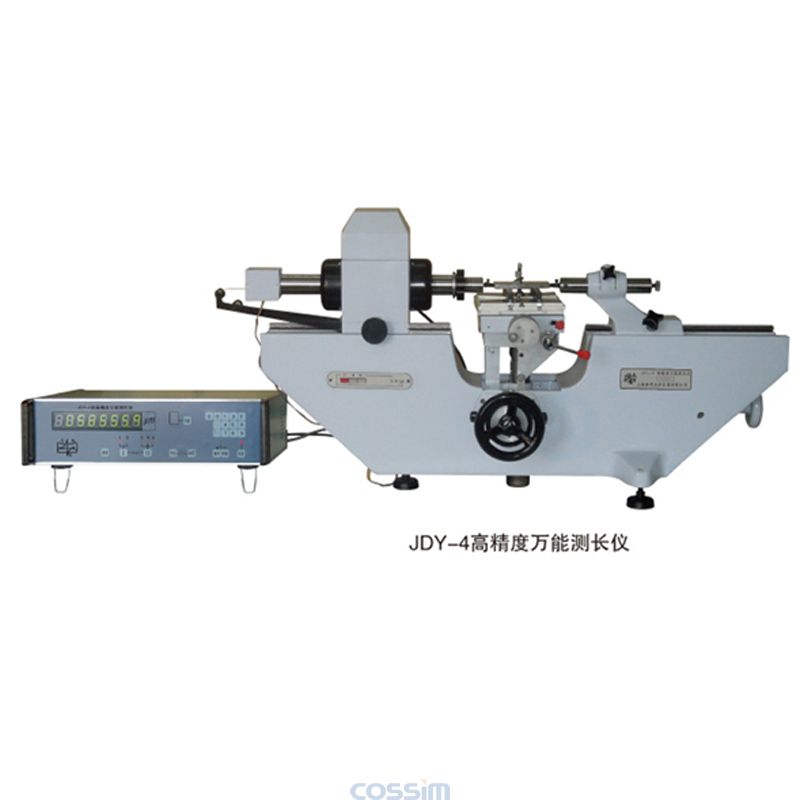

JDY-4高精密度万能测长仪
产品介绍
JDY-4微机进行数据处理，光、机、电紧密结合，能进行内外尺寸精密直接测量的卧式高精度万能测长仪。主要用于对平行平面状、圆柱状、球状类精密量具和零件的外形、内孔、尺寸的测量。利用各种随机附件，亦可进行内外螺纹中径等多种特殊测量。
特点
JDY-4用计量光栅作仪器长度基准，长度基准溯源性好，精度高；用机动，自动代替手动操作，使仪器测量稳定可靠。按“实时综合修正”方法，用计算机软件对仪器测量误差实行总体性的一并修正。测量结果即能数字显示，又能自动打印记录。
技术参数
|
型号
|
JDY-2
|
JDY-4
|
| 使用范围 |
外尺寸测量0-500 mm
|
|
内尺寸测量1-200 mm
|
|
外螺纹测量<=180 mm
|
|
内螺纹测量16-140 mm
|
| 直接测量范围 |
0-100mm
|
| 读数显微镜分度值 |
1μm |
0. 1 μm |
| 仪器误差 |
外尺寸测量 |
f ±(1+L/200)μm |
±(0.3+L/500) μm L以mm计 |
| 内尺寸测量. |
±(1.5+L/200)μm |
±(0.6+L/500) μm L以mm计 |
| 示值稳定性 |
外≤0.3μm 内≤0.5μm |
0.1μm |
| 使用环境 |
（20±5）°C, <0.5°C/小时
|
| 仪器体积 |
950×390×490 mm
|
| 仪器重量 |
85 kg
|
90 kg
|
| 标准配件 |
内测装置
电眼装置
标准环规
外螺纹测量装置
内螺纹测量装置
各种测头测帽
|
内测装置
小孔测量装置
标准环规
外螺纹测量装置
内螺纹测量装置
各种测头测帽
|
|
