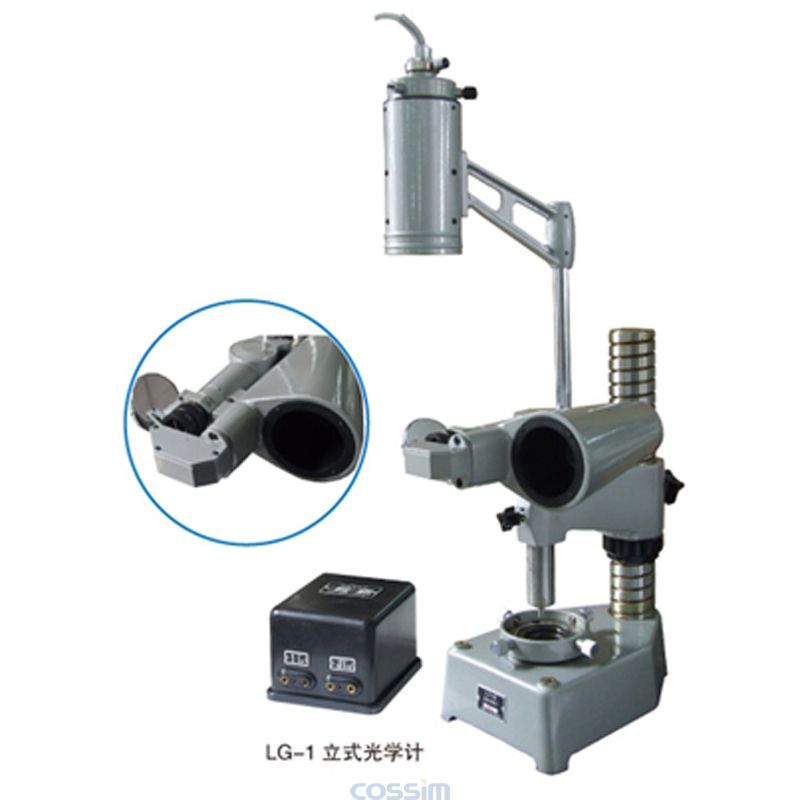

LG-1立式光学计

SKU: LG-1

产品介绍

 本仪器通过两种测量方式：

目镜读数和投影读数，是采用量块或标准零件与试件相比较的方式测量物体外形尺寸的仪器。主要用于五等精度量块，一级精度柱型规及各种圆柱形，球形，线形等物体的直径或板形物体的厚度的精密测量，对被测件作微小位移测量。亦可用来控制精密零件的加工，对铝箔、包装薄膜、纸张等厚度测量，用于大专院校、计量测试部门等企业。

技术参数

被测件最大长度
Max. measured length
 180 mm
直接测量范围
Measuring range
 ±0.1 mm
分划板分度值
Scale graduation
 1 μm
总放大倍数
Total magnification
 1000 x
测量压力
Measuring pressute
 (2±0.2) N
示值变动性Instability 0.1 μm
最大不准确度
Max. inaccuracy
 ±0.25 μm
目镜读数方式
Reading mode
分划板读数（高清晰分划板）
Scale
投影读数方式
Reading mode
分划板放大读数
Scale
最大测量误差
Max. measurement error
±(0.5+L/100) μm  L是被测长度,以mm计
L is the measured length in mm
仪器体积Dimensions 340×160×410 mm
仪器重量Weight 30 kg
标准配件
Standard attachments
可调带筋园台Ribbed circular stage, adjustable
可调园平台Planar circular stage, adjustable
带筋固定方台Ribbed square stage, fixed
平面测帽Planar contact tip, Ф2
平面测帽Planar contact tip, Ф 8
小球面测帽Small spherical contact tip
刃形测帽Knife contact tip
选购件Option 三点工作台
