JB-5C/JB-6C轮廓粗糙度仪
产品介绍
JB-5C/6C轮廓粗糙度测试仪是二合为一的精密测量仪器，广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。仪器驱动箱提供了行程为100、120、150毫米不同规格的高精度直线基准导轨，传感器沿导轨作直线运动，位移量采用精密光栅位移传感器进行数据采集。从而建立X坐标测量单位，在Z轴方向采用从10 mm至20mm两种规格差动式电感传感器，驱动箱可通过水平调节钮作±10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动，对于采样形状可以任意按比例放大，仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富，精度高，稳定性好，并方便打印输出和文件保存。
可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法可评定半径、角度处理，圆处理，点线处理，两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、槽深，槽宽，沟边距，沟心距垂直距离、水平距离、台阶等形状参数。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求。
JB-6C粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业。该仪器可测量各种精密机械零件的粗糙度和轮廓形状参数。用拟合法来评定园弧和直线等。从而可测量园弧半径、直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试；可对平面、斜面、外园柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。本仪器依据GB/T3505-2000、GB/T6062-2001、GB/T10610-1998国家标准及ISO5436、ISO11562国际标准制造。
仪器驱动箱提供了一个行程为120毫米（6CA为150mm）长的高精度直线基准导轨，传感器沿导轨作直线运动，位移量通过精密光栅以及电感传感器进行数据采集。驱动箱可通过水平调节钮作±10度的水平调整，并可分别用控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及专用测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富。
仪器由花岗岩平板、工作台、传感器、驱动箱、显示器、电脑和打印机等部分组成.测量时可选定被测零件的不同位置，设定各种测量长度进行自动测量，评定段内采样数据达数万个点。并可显示或打印轮廓形状及其尺寸，各种粗糙度参数及轮廓的支承长度率曲线等。

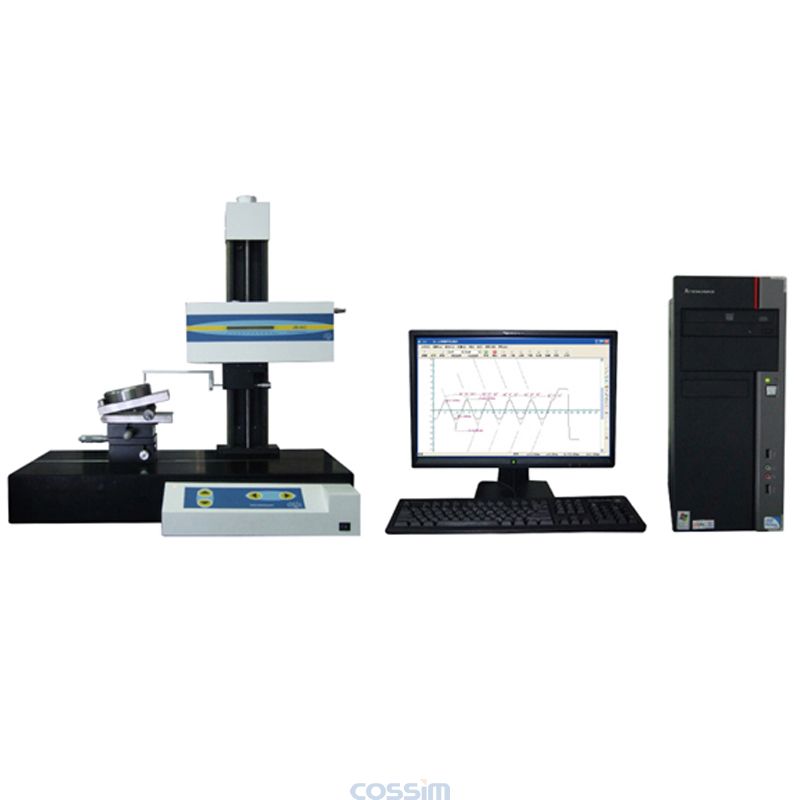

1.1 仪器总图如下：
粗糙度轮廓仪的优势：
1. 粗糙度轮廓仪上下左右采用自动的升降系统
2. 采用步进马达驱动不是气浮式。
3. 粗糙，轮廓的测量只需更换触针，不用更换传感器。
4. 测试结果可以word显示输出
5. 轮廓图像可以转换为CAD输出
技术参数
|
型号 Type
|
JB-5C
|
JB-6C
|
|
粗糙度测量：For Roughness measuremen
|
|
测试参数
Evaluation Parameters
|
Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,
Lr,Ln和Rmr(Tp)曲线等
|
|
粗糙度轮廓图形放大倍率
Vertical Magnification
|
10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动
|
|
粗糙度测量范围Roughness range
|
Ra 0.01 – 10 μm以上
|
|
取样长度 Sampling length
|
L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定
|
|
评定长度Evaluation length
|
Ln: 1L, 2L, 3L, 4L, 5L可任选 Selectable
|
|
仪器评定取样Sampling points
|
100000点
|
|
分辨率 Resolution
|
0.001 μm
|
|
示值误差 Indication error
|
± (5 %+4nm)
|
|
测量重复性Repetition error
|
± 3 %
|
|
测量工件最大高度
Max. specimen height
|
370mm
|
|
传感器可测 Application
|
平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.
|
|
天然金刚石触针Probe
|
标准型, 高度12mm
小孔型 4mm
触针半径：2μm, 触针静态压力0.004N 顶尖角度：60度
|
|
驱动箱的滑行速度Traverse speed
|
2mm/sec
|
|
驱动箱升降形式 Traverse U/D mode
|
自动升降 Auto
|
|
移动速度 Scanning speed
|
0.5 mm/sec，1mm/sec
|
|
线性区 Linear range
|
垂向640 um
|
|
台阶和Pt测量范围
Thickness and Pt range
|
1mm
|
|
轴向测量范围
Longitudinal range
|
100mm
|
120mm
150mm(6CA)
|
|
轮廓图形 Profile graph
|
直接轮廓，滤波轮廓 Macro profile,filter profile
|
|
轮廓图形的X、Y放大比
X、Y magnification
|
1-500倍点击放大
|
|
滤波器 Filter
|
ISO 2CR滤波器ISO 2CR Filters
|
|
小孔测量范围
Measurable range of bore
|
≥ 直径5 mm
|
|
X-Y工作台
X-Y stage
|
旋转角度Rotation ±10度
X-Y移动范围 Adjustment 15 mm
|
|
轴承内外圈尺寸
For measurement of bearing
|
内圈最大外径280mm
厚度160mm
外圈最小孔径15mm
|
|
打印纸规格 Printing paper
|
A4纸
|
|
操作系统 Operation System
|
WinXP
|
|
轮廓测量范围：For Profile measurement
|
|
测量范围：Measuring range:
|
X：100mm
Z：10mm
|
X：120mm或150mm (JB-6CA)
Z：20mm
|
|
形状测量功能
Form measuring range
|
要素：点、线、顶、谷、交点、接点、中线。分析：坐标差、距离、角度、半径、轮廓度等。
|
|
传感器量程：Range selection:
|
1mm(粗糙度)， 10mm（轮廓）
|
1mm(粗糙度)， 20mm（轮廓）
|
|
形状图形放大倍率
Vertical Magnification
|
1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500
|
|
范围与分辨率之比
Range-Resolution rate
|
65,536:1
|
|
半径误差Radius error
|
0.1%-1.0%
|
|
轴向测量范围 Longitudinal range
|
100mm
|
|
采样速度Sampling speed
|
0.5mm/秒，1mm/秒
|
|
移动速度Moving speed
|
2mm/秒
|
|
上下左右移动范围：
Max specimen height:
|
X：100mm Z: 370mm
|
X: 120mm Z: 370mm
|
|
触针长度Stylus tip length
|
18mm和6.5mm
|
30mm和12 mm
|
|
触针针尖半径Stylus tip radius
|
10μm
|
|
触针针尖角度Stylus tip angle
|
长针16度，短针30度
|
|
测力Stylus force
|
0.01-0.02N
|
|
打印纸规格
|
A4纸
|
|
操作系统 Operation System
|
Win98/2000/XP
|
|
选购件Option
|
可选测量工件最大高度：500mm
|
|
标准配件，附件
Standard parts & attachments
|
轮廓粗糙度仪主机，支柱及大理石底部 ，控制器，驱动装置
传感器 ，可调工作台，角度调整工作台，V型块，夹具，标准型触针，小孔型触针，轮廓触针，粗糙度样板，轮廓标准球
计算机打印机，使用说明书
|
|
仪器电源Power supply:
|
220 VAC ±10%, 50Hz
|
|
大理石工作台尺寸Granite base
|
700mm×400mm×100mm 重量：150kg
|
|
仪器毛重Gross weight
|
200Kg
|
|
