产品介绍

UV-G显微粒度分析系统是一套显微颗粒图像处理及测量分析的应用软件，覆盖显微颗粒图像定量分析的几乎所有应用领域，包括材料、冶金、医药、生物、化工、食品、农林业等，以及各种需要利用图像手段进行颗粒的统计学和形态学自动测量、分析的领域。凡是与颗粒图像形态学有关的各种检测与分析：例如粉末及微颗粒分析，漆表面缺陷分析，油料中污染物含量分析，牛奶中乳酸菌含量、农业种子形态分析，医学组织细胞形态学各种微小异性几何尺寸测量，化学工业中各种反应物粒子的形态分析等，都可以利用UV-G来完成。它能够与CCD摄像头，数码照相机，扫描仪等各种通用图像输入设备连接，提供简洁实用的多种图像处理分析手段，对不同格式图像的数十种几何参数及视场参数进行精确测量，并将结果直接输出到EXCEL数据终端，为用户的数据处理及报表输出提供了Zui大限度的方便性和灵活性。

技术参数

一、应用范围：

1、固体粉末测量分析，包括不同颜色颗粒成分的含量分析
2、膏状物颗粒测量分析，包括不同颜色颗粒成分的含量分析
3、液体中微小物、颗粒测量分析，包括不同颜色颗粒成分的含量分析

二、主要功能：
1、可以在图像上显示标比例尺、十字网格线。

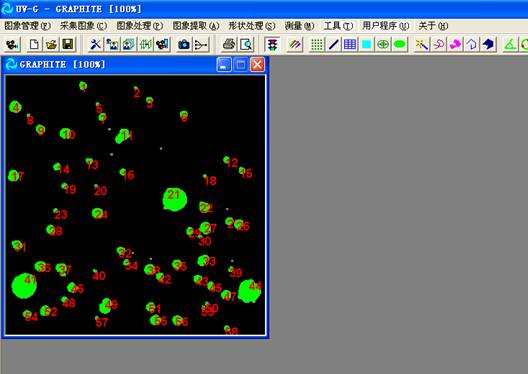

2、软件可以对所摄颗粒图像进行分析，并给出有效物编号，周长，等积圆直径，圆度，等周长圆直
   径，孔洞面积，不含洞面积，最小矩形区，矩形度，长轴长度，长轴方向角，垂长轴长度，长轴长
   宽比，短轴长度，短轴方向角，垂短轴长度，短轴长宽比，最大长宽比，区域宽度，区域高度，区
   域宽高比，平均直径，圆面积率，半周长，视场面积，内容物数目，内容物面积，内容物面积百分
   比，内容物数密度，有效物数目，有效物面积，有效物面积，有效物面积百分比，有效物数密度等
   30几种参数数据。数据可以输出导入EXCEL表格，对摄像的颗粒进行编号，编号跟表格里的颗粒序
   列号一一对应，并生成粒径个数统计表，粒径面积统计表，粒径分布表，粒径累计分布表。
3、软件具有Dn10，Dn50，Dn90和Ds10，Ds50，Ds90数据。[Dn10(um)如果把颗粒按照从小
   到大的顺序排列，编号为1、2、3……N，“Dn10”代表处于第（N*10%）个位置那个颗粒。
   Dn50，Dn90同理。Ds10（um）如果把颗粒按照从小到大的顺序排列，编号为1、2、3……N，
   颗粒总面积为S，“Ds10”是使得前若干个颗粒面积之和达到(S*10%)的那个颗粒直径，Ds50，
   Ds90同理。
4、软件可以对所摄图像进行长度，角度，周长，面积，点到直线，直线与直线，直线到圆弧等几何参
   数测量。
5、可对图像实行定倍打印照片。
三、辅助功能：
1、系统可以对所摄图像进行形状处理，以便于更好的进行测量分析。例如；填充对象物，提取孔洞，
   提取轮廓，粘连对象物，分离对象物，对象物膨胀，对象物收缩，去除较小对象，去除较小孔洞，
   对象物细化，筛选对象物，生成轮廓图像等。
2、区域选取工具。例如魔杖，套索，椭圆，矩形，圆形工具，方形工具等。
3、图像处理。例如：图像拷贝，调节颜色，亮度/对比度，图像均匀，生成负像，加滤色片，中值滤
   波，平滑，锐化，局部增强，边界增强等。
四、操作步骤：
1、摄像采集图像。
2、选择标尺文件。
3、载入数据文件。
4、执行选定程序。
五、分析报表如下：

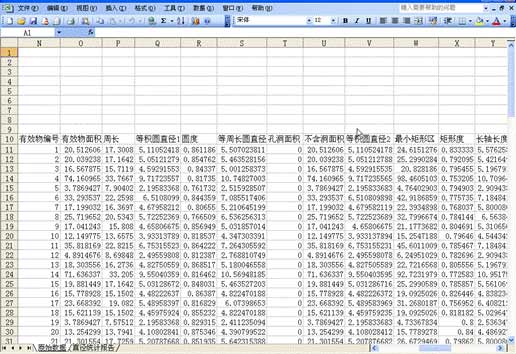

原始数据表格（有效物编号，周长，等积圆直径，圆度，等周长圆直径，孔洞面积，不含洞面积，最小矩形区等30几种数据。）

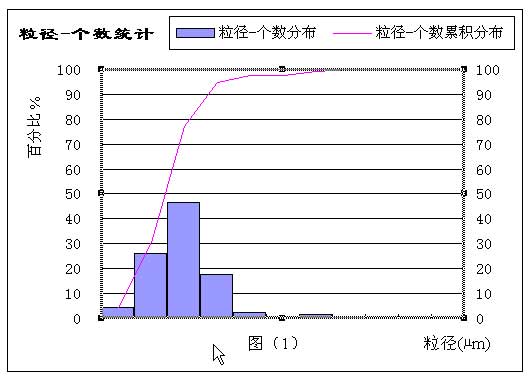

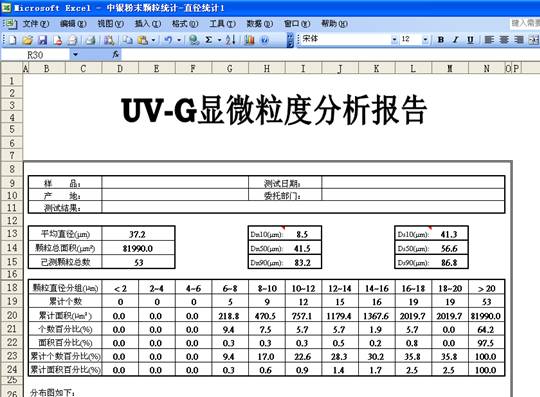

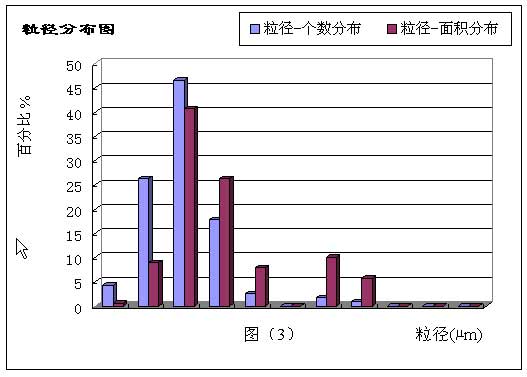

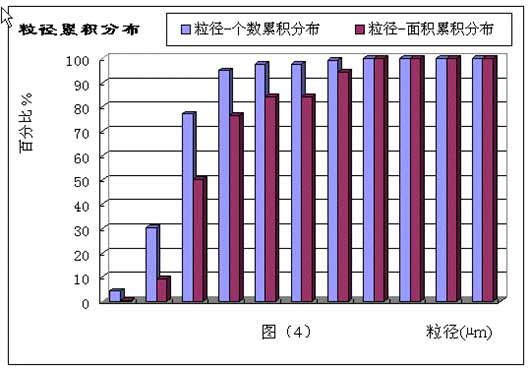

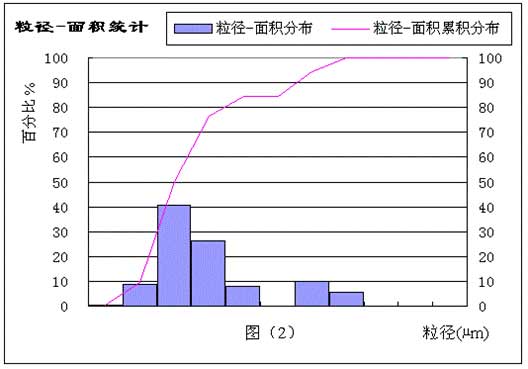

直径统计表格（Dn10，Dn50，Dn90，Ds10，Ds50，Ds90和图1粒径个数统计表，图2粒径面积统计表，图3粒径分布表，图4粒径累计分布表等数据。）
