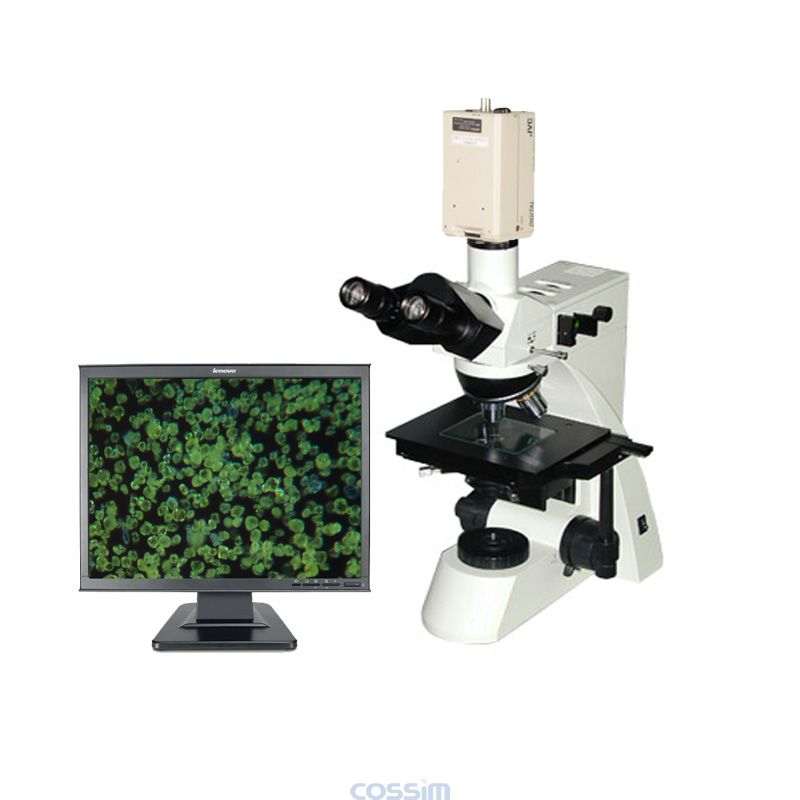

CMY-400Z摄像型透反射金相显微镜配备大视野 WF10X(Φ18mm) 、长距平场消色差物镜

SKU: CMY-400Z

产品介绍

CMY-400系列透反射显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好造型美观，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

系统简介：

摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还可在电脑显示器上实时显示显微图像，可单张、定时、连续采集显微图像，可对显微图像定倍缩放，叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量，可为研究检验人员研究电子元器件，芯片线路板、纺织印刷，农林牧种子形态，固体粉末及液体中微颗粒，薄膜微孔提供精确的分析检验数据

性能特点

1、配置落射与透射两套照明系统，能分别对不透明物体或透明物体进行显微观察。

2、三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。

技术参数

1、目镜筒:三目镜倾斜30˚(内置检偏振片,可进行切换)
2、目镜：大视野 WF10X(Φ18mm)
3、物镜
- a.长距平场消色差物镜(无盖玻片)PL 5X/0.12
- b.长距平场消色差物镜(无盖玻片)PL L10X/0.25
- c.长距平场消色差物镜(无盖玻片)PL L20X/0.40
- d.长距平场消色差物镜(无盖玻片)PL L50X/0.70
4、落射照明系统:1.6V 20W卤素灯,亮度可调，落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃，
5、透射照明系统:.阿贝聚光镜NA.1.25 可上下升降、蓝滤色片和磨砂玻璃、集光器，卤素灯照明适用(内置视场光栏)、6V 20W 卤素灯,亮度可调
6、调焦机构:粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7、转换器:四孔(内向式滚珠内定位)
8、载物台:双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
9、外形尺寸：446mmX359mmX421mm
10、仪器重量：20kg

系统配置

摄像型三目倒置金相显微镜CMY-400Z：显微镜+适配镜+工业摄像机+测量软件+电脑(选配）

数码型三目倒置金相显微镜CMY-400M：显微镜+相机适配镜+佳能单反相机+测量软件

可选购件

1、摄像头：
- ①日本JVC摄像头+图像采集卡
- ②数字摄像头500万、800万、1000万、1400万像素
2、图像分析软件
- ①专业定量金相分析软件
- ②矿相分析软件
3、测微目镜：10X
4、物镜：长工作距离物镜：50X/0.70 、 80X/0.80
5、标尺：物镜测微尺0.01mm 目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
6、其他装置：暗场装置
