首页 > 显微镜 > 金相显微镜 > CMY-100三目正置金相显微镜

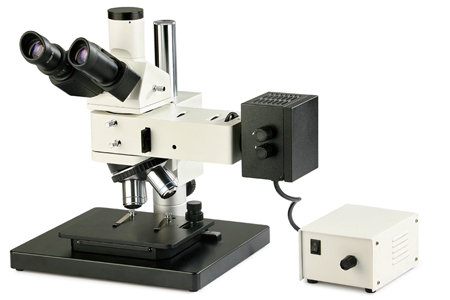

CMY-100工业检测显微镜

CMY-100三目正置金相显微镜 多功能金相显微镜

SKU: CMY-100

产品介绍

 CMY-100工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统。本产品可实现偏光观察功能，导柱升降装置，可以快速调整工作台与物镜之间的距离，适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动，机构升降平稳。产品适用于精密零件，集成电路，包装材料等产品检测，广泛应用于电子产品制造行业，科研单位及大学实验室。



技术参数

  • 1.目镜:大视野 WF10X(视场数Φ22mm)
  • 2.无限远平场消色差物镜:
    • a.PL L5X/0.12  工作距离：26.1 mm
    • b.PL L10X/0.25  工作距离：20.2 mm
    • c.PL L20X/0.40  工作距离：8.80 mm
    • d.PL L50X/0.70  工作距离：3.68 mm
    • e. PL L80X/0.80  工作距离：1.25 mm
  • 3.目镜筒:三目镜30˚倾斜, 可100%通光摄影。
  • 4.落射照明系统:6V30W卤素灯，亮度可调内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
  • 5.调焦机构:粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm。
  • 6.转换器:五孔(内向式滚珠内定位)
  • 7.机械式载物台外形尺寸：185mmX140mm，移动范围：横向35mm，纵向:30mm
  • 8.底座外形尺寸：300mmX240mm
  • 9.仪器尺寸：380mmX415mm345mm

可选购件

  •  1、摄像头：
    •  ①日本JVC摄像头+图像采集卡
    •  ②数字摄像头320万、500万、800万、1400万像素
    •  ③数码相机+基本测量管理软件1500万像素佳能单反相机
  • 2、图像分析软件
    •  ①专业定量金相分析软件
    •  ②矿相分析软件
    •  ③基本测量管理软件
  • 3、摄像接口：摄像头接口：1X、0.5X 、数码相机接口：1X、2.5X/4X
  • 4、测微目镜：10X
  • 5、物镜：平场消色差物镜：60X
  • 6、标尺：物镜测微尺0.01mm 目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
  • 7、其他装置：暗场装置
