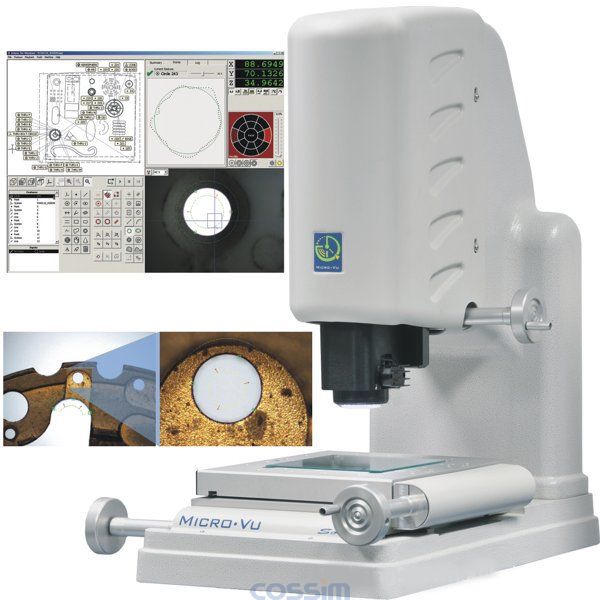

Micro-VU Sol311手动影像测量仪
产品介绍
- 超高解析RGB影像摄影机及17”LCD萤幕
- 规格行程(英吋)：6x 6x 6 ~ 12x12x 6 Z轴行程：12” Option
- 无段倍率镜头：20x~250x or 17x~410x
- 全新Monorall 自调式滑轨，伺服马达提供每秒移动20英吋的高速
- 光学尺读值：1μm╱0.5μm╱0.1μm
- X.Y轴精度：2+ L/250μm 重覆精度：2μm
- XYZ三轴操纵桿，滑鼠操纵功能简易便利
- 同轴/轮廓/表面光源皆為高亮度LED
- 所有机构系统採USB界面，提供更快速传输
- 可选择花岗岩底座机型，提高量测精度
- 可扩充為接触/非接触二合一机型
- Inspec全新2.0 Software (Windows 2000＼XP)：
- Inspec 中英文界面并支援繁＼简体
- 可量测点、线、圆、弧、角度、距离、椭圆、矩型、O型环、槽型孔、连续曲线、倾斜补正、平面补正及原点设定
- 量测结果并可显示公差值、真圆度、真直度、位置度、垂直度、平行度
- 可用於程式编辑，大量及重复量测
- 萤幕扫描系统，每秒量测8点以上
- 支援AutoCAD双向＼Excellon＼Gebber
- Auto Light 编辑程式时,软体可自动调整光源
- 三种不同光源可由程式设定控制
- Micro Ring Light 27度~75度，多角度多层切割光源，并可前后左右四方向调整
应用范围：
- 非接触三次元几何量测系统
- 表面尺寸量测功能&轮廓量测功能
- 量测图形及影像擷取及储存、列印系统
- 数据统计分析及资料输出入网路连结系统
技术参数
| Features |
Vertex 100s |
Vertex 200s |
Vertex 300s |
Vertex 400s |
| Video |
High Resolution B & W or Color |
| Profile Light |
Red LEDs on B & W Systems
White LEDs on Color Systems |
| Surface Light |
| Coaxial Light |
| Optics |
6.5:1or 12:1 Zoom |
| Software |
InSpec Metrology Software |
| Motion Control |
Linear Servo, CNC, Mouse and Joystick |
| Warranty |
1 Year |
| Requirements |
Vertex 100s |
Vertex 200s |
Vertex 300s |
Vertex 400s |
| Environmental |
20º C (68º F) +/-2º, 30-80% Humidity |
| Power |
93-264 VAC, 47-63 Hz, 10 Amp |
| Encoder Resolution: 1.0 µm = 0.000040", 0.5 µm = 0.000020", 0.1 µm = 0.000004" |
| Repeatability based on Micro-Vu Accuracy and Repeatability specification using 0.5 micron encoders. |
| Mechanical accuracy of Z. Accuracy of focus is surface dependant. |
| Magnification is from part to camera chip. |
| Computer components may be updated without notice. |
| Optional computer console is 1250x750mm (50"x30") |
|
