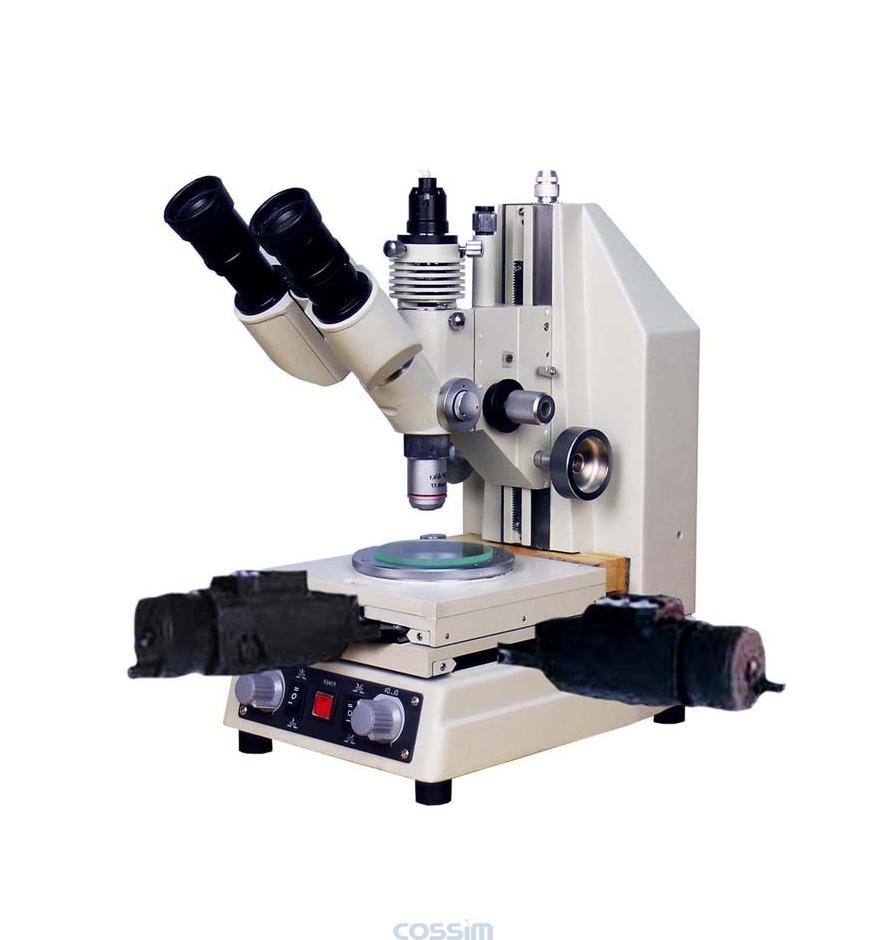

107JA 测量显微镜

SKU: 107JA

产品介绍

107JA 数显型测量显微镜采用透、反射的方式对工件长度和角度作精密测量。本仪器特别适用于电子行业、机械精加工。该显微镜主要用来测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密零件测量。数显测量显微镜广泛地适用于计量室，生产作业线以及科学研究等部门。本型号测量显微镜配有高精度的工作平台和日本Mitutoyo的数显测微头，从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。

技术参数

1.目镜

类型	放大倍数
目镜	BWF 10X

2.物镜

类型	放大倍数	工作距离（mm）	焦距（mm）
物镜	4X	17.5	28.8
	10X	11.6	15.4
	40X	0.66	4.4

3.放大倍数：40X 100X 400X

4.工作台：移动范围 50×50mm、分辩率0.1μmm 、测量精度1μmm

5.镜筒：粗动调节范围 90mm、微动调节范围2mm、双目镜筒：俯角45° 高（Z）测量1mm、最小读数0.001mm（干分表读数）
6.照明系统：透射照明 8V-15W 蓝、绿滤色片
反射照明 8V-12W 磨砂灯泡绿色滤色片
斜照明 8V-15W
电源 AC 220V±10% 50/60HZ

三、测量工作台读数装置主要规格

数显型测量显微镜采用高精度的工作平台，并配有日本Mitutoyo的高精密数显测微头，操作方便、可靠性强。

数显型测量显微镜放大倍数高，工作台除作X—Y坐标的移动外，还可以作360°的旋转，亦可以进行高度方向Z坐标的测量。

数显型测量显微镜照明系统除作透、反射照明外，还可作斜光线照明。

四、系统组成与选配件

1、系统组成：测量显微镜、高精度数显手轮

2、选配件：目镜20X

物镜2.5X、5X、20X、60X
