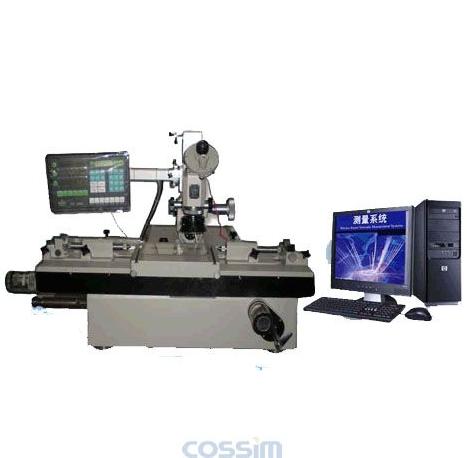

| 光学系统 |
有限远光学系统 |
| 观察方法 |
目镜筒 |
三目镜筒/标准C口 |
| 光学方式 |
反射光照明 |
| 物镜放大倍数标志值 |
1x |
3x |
5x |
| 总放大倍数 |
用测角或轮廓目镜 |
10x |
30x |
50x |
| 用双像目镜 |
15x |
42x |
65x |
| 物方视场（mm） |
用测角或轮廓目镜 |
Φ20 |
Φ6.6 |
Φ4 |
| 用双像目镜 |
Φ13 |
Φ4.7 |
Φ3 |
| 工作距离（mm） |
用测角或轮廓目镜 |
81 |
90 |
65 |
| 用测角或轮廓目镜 |
47 |
85 |
63 |
| 测量范围与分度值 |
▼1.测量范围与分度值 (1)X、Y坐标 测量范围：200*100mm 分度值：0.0005mm(19JPC型) (2)瞄准显微镜 升降行程:120mm 立臂倾斜范围:左右各15度 分度值:10分 照明光阑调节范围:Φ3~Φ3mm 分度值:1mm (3)测角目镜 角度测量范围:360度 分度值:1分 (4)轮廓目镜 角度测量范围:±7度 分度值:10分 圆弧分划板:曲率半径R0.1~100毫米 罗纹分划板:普通螺纹螺距t0.25~6毫米 梯形螺纹螺距t2~20毫米 (5)光学分度 测头直径:Φ3±0.1mm(实际直径的极限检定误 0.0005毫米) 测量力:8 - 14g 最大测量深度:15㎜ (6)玻璃台面尺寸:215×130㎜ (7)顶针架 最大夹持直径:φ100㎜ 最大夹持长度 被测件直径≤55mm时:750mm 被测件直径>55m:600mm (8)高顶针架 最大夹持直径:Φ180mm 最大夹持长度:600mm (9)V形架 左V形架前后调节范围:前后各5毫米 右V形架前后调节范围:向上15毫米向下3毫米 |
| 仪器精度 |
温度要求： (1) 作室的温度应为20℃±2℃ (2)工作室的温度变化每小时不超过1℃ (3)被测件和仪器的温差不超过0.5℃ 在满足所规定的温度要求的条件下，仪器有如下的保证： a.X、Y坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度： 19JPC：0级：（1+ L/100）um 式中L—测量长度，单位mm 仪器分划尺按修正表进行修正时：X不大于0.0025毫米 Y不大于0.0015毫米 b.测角目镜：测量角度的最大不准确度：不大于1分 c.双像目镜 合像的不稳定性：不大于0.0005毫米 合像的不正确性：不大于0.001毫米 d.光学分度头最大不准确度：不大于1分 e.光学分度台最大不准确度：不大于30秒 f.光学定位器 测量的不稳定性：不大于0.001毫米 测量的不准确度:不大于0.0015毫米 |
| 成像分析系统 |
标准成像配置参数 1.适配镜：直径：59mm,放大倍率：0.5倍 内调焦距：0～3mm 调焦后可锁紧 2.摄像机：高速USB2.0接口，可达480Mb/s 灵敏度：1V/lux-sec(550nm) 像素点尺寸：2.2μm x2.2μm 白平衡：自动/手动 一键白平衡， 帧率：40fps 图象采集分辨率格式： 支持8种格式 最大采集分辨率2592*1944 软件功能：图像显示、图像拍摄、录像和图象处理功能 基本图像软件参数 1.拍摄图片上加定倍标尺 2.图片可加文字功能 3.图像与标尺及文字合成并保存 |
| 外型尺寸 |
980 *1020*640 |
| 重量 |
约250㎏ |
