DTX系列单筒视频体视显微镜

DTX系列单筒视频体视显微镜

SKU: DTX

产品介绍

  • 平行光路：采用积木式机构，附件齐全，适用面广泛，尤其适用于高精度检测和量测行业
  • 积木式结构：可以接受同轴落射照明，偏光装置，内置分划板，可变光阑和手动3D装置等附件
  • 无穷远光学系统：可以连接“无穷远”金相物镜，从而获得400×以上的光学放大倍数
  • 体积紧凑，适用于客户各种使用空间，广泛应用于微电子，自动化监控和检测行业

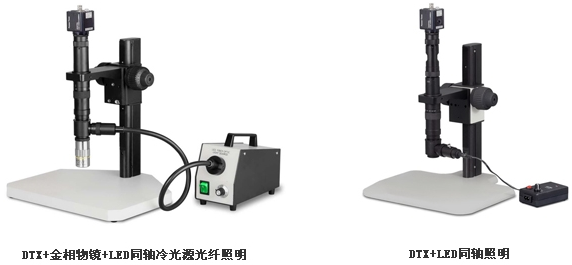

左为：DTX+金相物镜+LED同轴冷光源光纤照明 右为：DTX+LED同轴照明

DTX+金相物镜+LED同轴冷光源光纤照明

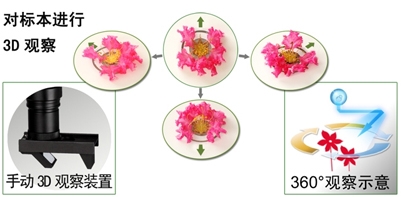

3D观察装置

3D观察装置

3D观察装置

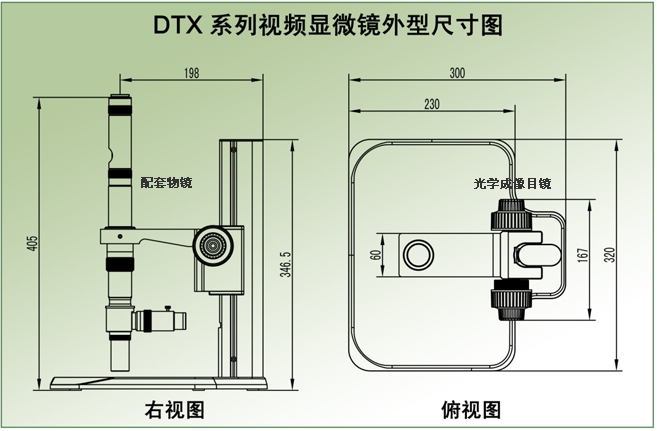

DTX系列视频显微镜外形尺寸图

DTX系列视频显微镜外形尺寸图

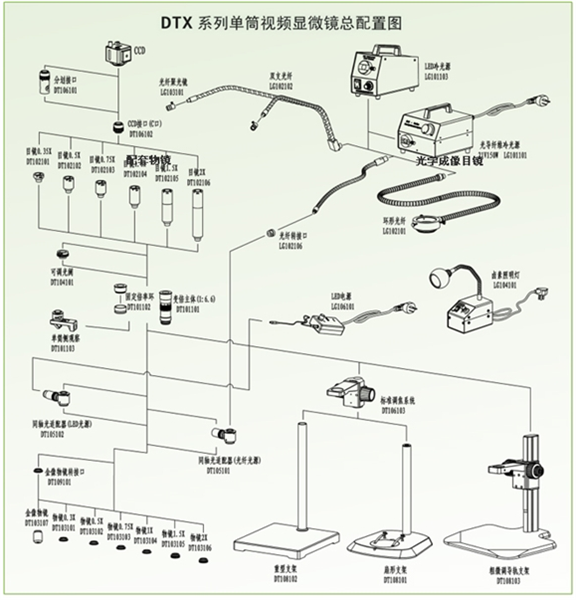

DTX系列视频显微镜总配置图

DTX系列视频显微镜总配置图

技术参数

  • 变倍比 1∶6.5
  • 放大倍数 7～45倍（变倍定位可选）
  • 光学放大范围 0.21×～ 36×
  • 物方工作距离 10mm×～333mm
  • 标准配套
    • 1×物镜和1×CCD目镜
    • 主机配合尺寸Φ39mm
    • 主机长度200mm
    • 工作距离96mm(1×物镜)

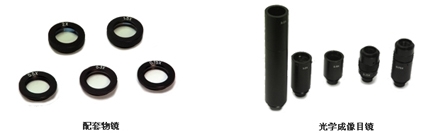

摄像目镜：大视场设计，可连接1/3＂和1/2＂靶面的摄像头

目   镜 0.38× 0.5× 0.75× 1× 1.5× 2×
DT102101 DT102102 DT102103 DT102104 DT102105 DT102106
齐焦距离（mm） 67 90 135 180 270 360
设计长度（mm） 76 97 103 130 189 252
视 场 角 7.6°

配套物镜表

物   镜 0.3× 0.5× 0.75× 1× 1.5× 2×
DT103101 DT103102 DT103103 DT103104 DT103015 DT103106
齐焦距离（mm） 333 200 133 100 67 50
工作距离（mm） 331 198 131 96 63 46
视 场 角 19.5°

光学系统配置参数 "14"监视器，1/3"CCD摄像头

目镜 0.3× 0.5× 0.75× 1.0× 1.5× 2.0×
工作
距离		 331 198 131 96 63 46
物镜 放大率 视场 放大率 视场 放大率 视场 放大率 视场 放大率 视场 放大率 视场
0.38× 4.65×-31× 77-12 6×-41× 59-9 9×-61× 39-6 12×-81× 29-4 18×-121× 19.6-3 24×-162× 14.7-2
0.5× 7.8×-51× 46-7 10×-68× 35-5 15×-101× 23.5-4 20×-135× 17.6-3 31×-203× 11.8-2 41×-270× 8.8-1.3
0.75× 11.6×-77× 31-4.7 15×-101× 23.5-3.6 23×-152× 15.7-2.4 30.6×-202× 12-1.8 46×-304× 7.8-1.2 61×-405× 6-0.9
1.0× 15.5×-102× 23-3 20×-135× 17.6-2.7 30.6×-202× 12-1.8 41×-270× 9-16 1×-405× 6-0.98 1.6×-540× 4-0.7
1.5× 23×-154× 15-2.3 31×-203× 11.8-1.8 46×-304× 7.8-1.2 61×-405× 6-0.99 2×-607× 4-0.61 22×-810× 3-0.4
2.0× 31×-205× 11.6-1.7 41×-270× 8.8-1.3 61×-405× 6-0.9 81.6×-540× 4-0.71 22×-810× 3-0.41 63×-1080 2-0.3

可选购件

 多功能附件，满足客户的各种需求

  • 可调光阑装置（DT104102） ---- 连接在目镜与变倍体之间精巧的钢片式调节装置，有效控制通光孔径，从而达到加大景深的效果；
  • 同轴光纤照明装置（DT105101/ DT105102） ---- 连接在变倍体的下端保证光照的强度，同时安装有偏光调节，能有效地抑制杂散光线的影响；
  • 十字分划装置（DT106101） v 连接在目镜与C口之间显示器上十字分划线和图像清晰显示为客户提供定位、寻边等实用工具；
  • 手动3D装置（DT101103） ---- 与物镜端连接360度旋转，使用户观察标本的角度从单一的正面观察扩展到三维全方位多角度的观察，达到传统镜头无法实现的效果；
  • 二维测量平台 用于25mm×25mm范围的平面二维零件的测量与观察，示值精度0.01mm。
