SZ66研究级体视显微镜

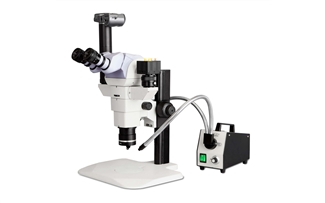

SZ66研究级体视显微镜 科研级三目体视显微镜,立体显微镜,检测显微镜

SKU: SZ66

产品介绍

  • 平行光路
    产品采用伽利略型高级光学系统，左右光路平行，物镜采用非共轴成像技术，光学介面镀覆宽带减反射膜。 因此有如下特点：
    • 消除了“成像面不垂轴”现象，使视场边缘的清晰度提高到视场中心的水平；
    • 变倍比1：6.6，物镜变倍范围0.68×--4.5×；
    • 视场范围宽广，物方视角2ω=20°(Max)；
    • 体视角大，立体视觉强烈；
    • 像面层次分明，色彩还原逼真。
  • 积木式结构
    在主光路中便携地接入摄影、摄像、同轴落射照明、可变孔径光阑等功能附件，更换灵活。同时连接数码相机和摄像头，同步观察同一图像。
  • 可倾角观察

    可以调节观察角度的双目镜筒，角度设定范围为0°至30°， 用户可设定Zui佳眼点水平，以确保舒适的观察姿势。同时镜筒可以 观察头调节范围图片向外旋转180°，来提高眼点80mm。

    可倾角观察

  • 景深控制光栏

    通过光栏控制旋钮，改变光学系统的通光孔径，来加大图像的景深或提高图像的清晰度。可配置 10×可调目镜1×平场消色差物镜再现清晰锐利图像。

    景深控制光栏

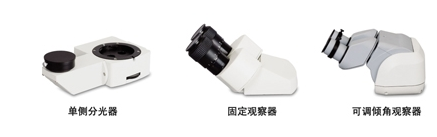

  • 多路出光孔径、多种分光装置
    • 后出光式推拉分像装置0：100；
    • 单侧出光分光器50：50；
    • 双侧出光分光器50：50，同时连接两种不同的图像输出设备，同时工作，互不影响。
  • 同轴照明装置

    采用LED冷光源光导纤维传输，与SZ66专用同轴落射照明装置相连接，确保视场范围内光线照明均匀，并可防止 光源热量对样品的影响。

    同轴照明装置

  • 粗微调同轴调焦

    采用高级生物显微镜的粗微调同轴调焦结构，对物体进行“细致入微”的观察。

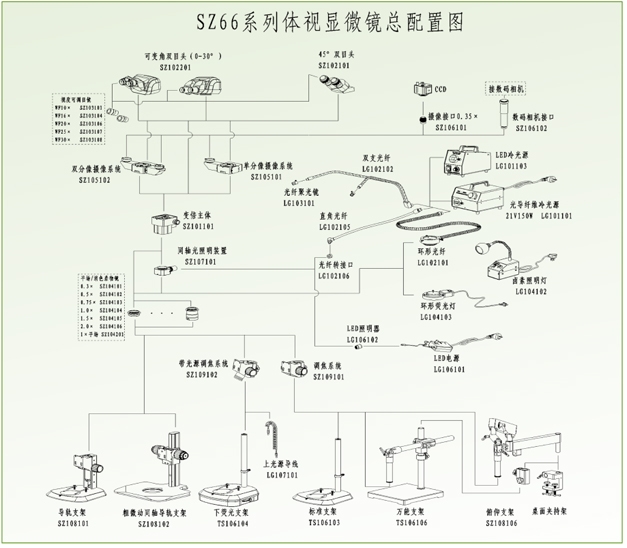

SZ66系列体视显微镜总配置图

SZ66系列体视显微镜总配置图

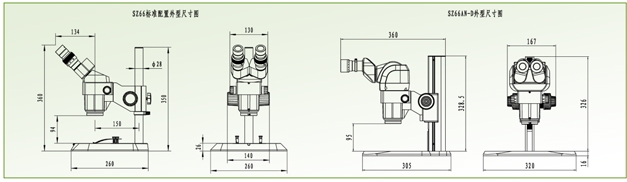

SZ66外型尺寸图

SZ66外型尺寸图

技术参数

SZ66物镜、目镜参数表

物   镜 0.3× 0.5× 0.7× 1.0× 1.0×平场 1.5× 2.0× 2.5×
工 作 距 328.93 197.19 148 93.87 84.92 46.69 34.04 22.53
体 视 角 2° 6°52′ 4°36′ 13°14′ 14°50′ 20°24′ 25°59′ 28°
10×目镜 放大率 2.04-13.5 3.40-22.5 4.76-31.5 6.8-45 6.8-45 10.2-67.5 13.9-90 17-112.5
视场 117.65-17.78 70.50-10.67 51.17-7.62 35.29-5.33 35.29-5.33 23.53-3.56 17.64-2.67 14.12-2.13
16×目镜 放大率 3.2-21.6 5.44-36 7.61-50.4 10.88-72 10.88-72 16.32-108 21.76-144 27.2-180
视场 37.94-11.78 46.76-7.07 33.4-5.05 23.38-3.53 23.38-3.53 15.59-2.36 11.69-1.77 9.35-1.44
20×目镜 放大率 4.08-27 6.8-45 9.52-63 13.6-90 13.6-90 20.4-1.35 27.2-180 34-225
视场 61.27-9.26 36.67-5.56 26.26-3.97 18.38-2.78 18.38-2.78 12.25-1.85 9.19-1.39 7.35-1.11
25×目镜 放大率 5.1-33.75 8.5-56.25 11.9-78.75 17-112.5 17-112.5 25.5-168.75 34-225 42.5-281.25
视场 44.12-6.67 26.47-4.0 18.9-2.86 13.24-2.0 13.24-2.0 8.28-1.33 6.62-1.0 5.29-0.8
30×目镜 放大率 6.1-40.5 10.2-67.5 14.28-94.5 20.4-135 20.4-135 30.6-202.5 40.8-270 51-337.5
视场 37.3-5.63 22.4-3.38 15.96-2.41 11.18-1.69 11.18-1.69 7.45-1.13 5.59-0.34 4.47-0.68

包装清单

注：“●”为必备件，“○”为选购件 产品的具体配置以装箱单为准

名称 规格 配套 订货号
物镜体 伽利略光学系统，左右光路平行，物镜采用非共轴成像技术；变倍范围：0.68×～4.5×； ● SZ101101
观察筒 观察角度可调，范围0°～30°；
镜筒可向外旋转180°，提高眼点80mm；
目镜锁紧圈；		 ● SZ102201
调焦系统 粗微调同轴式调焦机构，
调焦行程240mm，微调格值0.002mm		 不带光源 ● SZ109101
带3W / LED可调冷光源 ○ SZ109102
视度可调 目镜 WF10X／23mm ●● SZ-10X
WF10X／23mm（分划目镜，X轴：0.1mm/100格） ○ SZ-10X101
WF10X／23mm（分划目镜，X轴：0.05mm/200格） ○ SZ-10X102
WF10X／23mm（网格目镜，0.1×0.1mm/100格） ○ SZ-10X103
WF16X／14mm ○ SZ-16X
WF20X／12mm ○ SZ-20X
WF25X／9mm ○ SZ-25X
WF30X／8mm  ○ SZ-30X
物  镜 0.3X消色差物镜 W.D=328.93mm ○ SZ-0.3X
0.5X消色差物镜 W.D=197.19mm ○ SZ-0.5X
0.7X消色差物镜 W.D=148.00mm ○ SZ-0.7X
1X消色差物镜 W.D=93.87mm ● SZ-1.0X
1X平场消色差物镜 W.D=84.92mm ○ SZ-1.0XPL
1.5X消色差物镜 W.D=46.69mm ○ SZ-1.5X
2X消色差物镜 W.D=34.04mm ○ SZ-2.0X
2.5X消色差物镜 W.D=22.53mm ○ SZ-2.5X
摄像系统 单分像摄像系统（单边输出） ○ SZ-TR
分像输出臂（此设备可形成第二个输出光路） ○ SZ-TRS
同轴光 照明装置 1W / LED照明光源 ○ SZ-TZLED/1W
单支光导纤维 5W / LED冷光源，软管，光纤长度550mm，通光直径8mm ○ SZ-TZLED/5W
底座 标准底座，无光源 ● SZ108102
透射光源底座，输出：3W / LED可调冷光源 ○ TS106104
C接口 0.35 X 标准C 型接口 ○ SZ-0.35XC
0.5 X 标准C 型接口 ○ SZ-0.5XC
1X 标准C 型接口 ○ SZ-1 XC
数码相机接口 NIKON、SONY、CANON、OLYMPUS等数码相机接口 ○

注：“●”为必备件，“○”为选购件 产品的具体配置以装箱单为准
