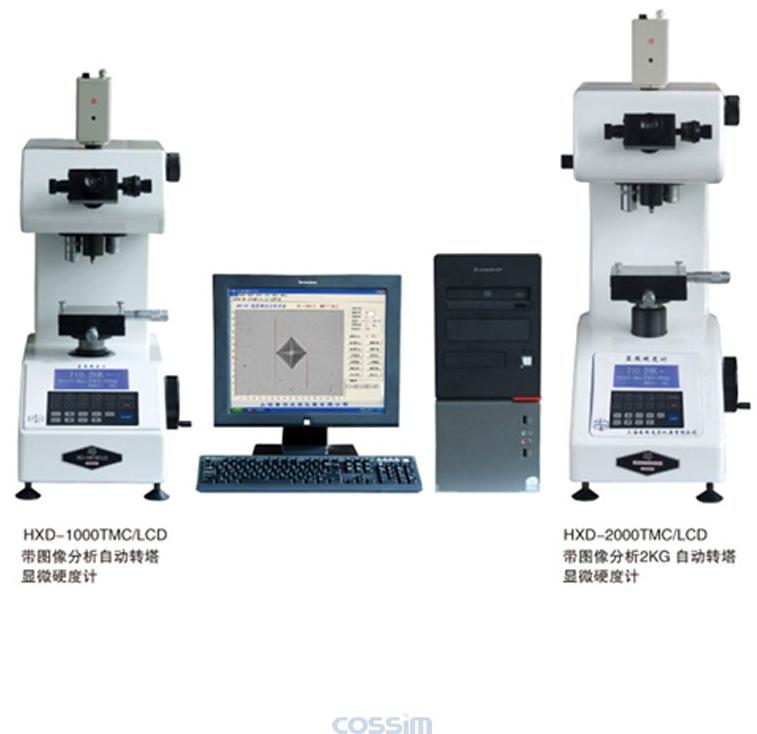

HXD-1000TMC/2000TMC/LCD 带图像分析自动转塔显微硬度计
SKU: HXD-1000TMC/2000TMC/LCD |
产品介绍
带计算机图像分析处理显微硬度计，它具有先进的电脑自动测量系统，物镜与压头切换时自动转塔，定位精确无丝毫差异，光学系统成像清晰，在电脑上能捕获高质量的显微图像和拍摄材料金相图像，对渗碳层、氮化层、电镀层、各种金属、非金属性材料等工件直观性强，图像测量软件功能齐全，超高像素自动测量记录压痕与硬度值，自动绘制曲线图，自动进行多种标尺转换，并在电脑硬盘中作测量备份，定倍打印及文本的保存等操作。该机可替代金相显微镜一机两用，用于热处理、金属材料加工、汽车制造、轴承、科研单位、大专院校等检测企业。63年首家生产硬度计至今，在全球享有一定的声誉。
The HXD-1000TMC/LCD micro hardness tester with picture analysis system, it is equipped with computerized measuring system, with auto-motorized turret of precision position. It displays the HV hardness or HK hardness values. The machine with the friendly menu combining with the convenience-measured way, reduced the artificial error, increase the accuracy of the measurment Since 96 years, the latest type has occupied the leading position of the hardness tester in the country.
技术参数
|
型号 Type
|
HXD-1000TMC/LCD
|
HXD-2000TMC/LCD
|
|
物镜/压头切换
Lens/Indenter switch
|
自动完成物镜与压头转塔过程
With Motorized Turret
|
|
转塔定位误差
Position accuracy
|
2μm以内
Not greater than 2μm
|
| 试验力Test force |
10, 25, 50, 100, 200, 300, 500, 1000 (gf)
|
10, 25, 50, 100, 200, 300, 500, 1000, 2000 (gf)
|
|
加荷方式
Loading mode
|
程控自动加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
| 保荷时间Duration time |
5–60 sec selectable, 步长 (In step of ) 5 sec. |
|
硬度测量范围
Measuring range
|
5 HV – 3000 HV以上above
硬度示值误差Indication error≤3%
|
|
总放大倍率
Total Magnification
|
物镜: 40x; 10x（观察用For observation） 测量目镜Eyepiece: 15x（可选配Optional：10X）
总倍率: 600x; 150x（观察用For observation）
|
| 显示器上倍率Magnify on TV |
约 About 1600x
|
| 最小计数单位Min detection |
0.01μm
|
| 最小检测单位Min. detection |
0.025 μm
|
|
X-Y测试台
X-Y stage
|
尺寸 Dimensions：100×100mm
|
尺寸 Dimensions：110×110mm
|
|
最大移动 Travel range：25×25 mm 最小读数Resolution：1/100mm
|
| 光路切换Optical path |
双光通道（测量/摄影切换）Measurement / Photo switch |
|
测量读数方式
Reading mode
|
用MH_VK软件进行测量，也可用目镜测量
Measurement with the MH_VK software or with the eyepiece micrometer
|
|
MH_VK硬度测试软件及数据输出
Hardness test software & Data output
|
显示：试验力，保荷时间，D1, D2, HV硬度值，平均值，分散度，标准偏差，自动绘制硬度曲线图，自动进行标尺转换，包括洛氏（HRA，HRB，HRC，HRD，HRF，HR15N，HR30N，HR45N，HR15T，HR30T，HR45T）、布氏（HB）、里氏（HL）、肖氏（HS）和抗拉强度（TS）。
自动生成试样多部分硬度曲线的组合曲线、硬度曲线图的直方图，以及组合梯度曲线的组合直方图
同时提供按中国标准GB和按美国标准ASTM的硬度换算及按机械（轴承）行业标准JB的专用硬度换算
用标准尺或用硬度块对硬度值进行精确校准。
对试验力偏差引起的硬度值误差进行自动修正。
可手动或自动测量，局部放大测量，可鼠标测量或键盘测量。
可获得指定放大倍数的图像，提供Word和Excel格式的报告。
可在报告中添加测试点的位置和硬度换算值，试样金相图像或梯度曲线图。
|
| 操作系统OS |
WinXp or Vista |
| 试件最大高度Max. test height |
85mm/90mm |
98mm |
|
执行标准(或参照)
Standards concerned
|
中国国家标准 GB/T 4340
国际标准ISO 6507，美国标准ASTM E384，日本标准 JIS B7734
|
| 电源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主机尺寸Net：430×260×500 mm
包装尺寸Packing：540×500×600mm
|
主机尺寸Net :500×250×560 mm
包装尺寸Packing：590×480×670mm
|
| 重量 weight |
主机净重Net：38kg 毛重Gross： 47kg
|
主机净重Net：43kg 毛重Gross：52kg
|
包装清单
|
主要标准配件，附件
Main standard
Accessories & attachments
|
15X测微目镜、物镜（在机上）40x, 10x 、维氏压头（在机上）、标准硬度块(700HV & 400HV)、薄片夹紧器、小圆柱体夹紧器、平口钳、小水平仪、内置打印机（在机上）、计算机及硬度测试软件1套、程序加密锁、CCD彩色摄像头及接筒 、激光打印机 、安装和操作手册 |
可选购件
| 选购件Options |
镶嵌夹具Clamp for metallographic specimen
数码相机及适配镜Digital camera & adaptor
可增配第3个物镜（20倍）The third objective 20X，万向夹具Universal clamp
金相图像专用分析软件 Metallurgical analysis software
|
|
